চুম্বক গ্রেড হল প্রমিত সাংখ্যিক এবং অক্ষর কোড যা চুম্বকের চৌম্বক শক্তি, তাপমাত্রা প্রতিরোধ, এবং জবরদস্তি বর্ণনা করে — এবং ভুল গ্রেড বেছে নেওয়ার ফলে সরঞ্জামের ব্যর্থতা, শক্তির ক্ষতি বা নিরাপত্তার ঝুঁকি হতে পারে। আপনি একটি বৈদ্যুতিক মোটর, একটি মেডিকেল ডিভাইস, একটি শিল্প সেন্সর, বা একটি DIY প্রকল্পের জন্য একটি চুম্বক নির্বাচন করছেন কিনা, বোঝা চুম্বক গ্রেড নির্বাচন প্রক্রিয়ার একক সবচেয়ে গুরুত্বপূর্ণ ধাপ। এই নির্দেশিকা প্রতিটি প্রধান গ্রেড সিস্টেম ব্যাখ্যা করে, মূল কর্মক্ষমতা মেট্রিক্স তুলনা করে, এবং আপনার সঠিক প্রয়োগের জন্য সঠিক চুম্বক চয়ন করতে সাহায্য করে।
আমাদের পণ্য দেখার জন্য ক্লিক করুন: সিন্টারযুক্ত NdFeB চুম্বক
চুম্বক গ্রেড আসলে কি মানে?
একটি চুম্বক গ্রেড হল একটি শর্টহ্যান্ড কোড যা তিনটি গুরুত্বপূর্ণ চৌম্বক বৈশিষ্ট্যকে এনকোড করে: সর্বোচ্চ শক্তি পণ্য (BHmax), অবশিষ্ট ফ্লাক্স ঘনত্ব (Br), এবং জবরদস্তিমূলক বল (Hc) — এই সবগুলি একটি নির্দিষ্ট পরিবেশে একটি চুম্বক কতটা শক্তিশালী এবং নির্ভরযোগ্যভাবে কাজ করবে তা নির্ধারণ করে।
প্রতিটি চুম্বক প্রকারের নিজস্ব গ্রেডিং সিস্টেম রয়েছে। নিওডিয়ামিয়াম (NdFeB) চুম্বক একটি "N" উপসর্গ ব্যবহার করে একটি সংখ্যা (যেমন, N35, N52), যখন সামারিয়াম কোবাল্ট চুম্বক SmCo18 বা SmCo26 এর মতো উপাধি ব্যবহার করে। অ্যালনিকো চুম্বকগুলি 1 থেকে 9 গ্রেড ব্যবহার করে এবং ফেরাইট (সিরামিক) চুম্বকগুলিকে গ 1 থেকে C8 বা চীনা মানদণ্ডে Y-সিরিজ দ্বারা শ্রেণীবদ্ধ করা হয়।
ক-এ সংখ্যা ও অক্ষর বোঝা চুম্বক গ্রেড কোড চুম্বক কিভাবে আচরণ করবে সে সম্পর্কে সবকিছু প্রকাশ করে:
- সংখ্যা নিওডিয়ামিয়াম গ্রেডে মেগা-গাউস-ওরস্টেডস (MGOe) এর সর্বাধিক শক্তির পণ্যকে বোঝায়। N52-এর একটি BHmax প্রায় 52 MGOe - সর্বোচ্চ বাণিজ্যিকভাবে উপলব্ধ গ্রেড।
- অক্ষর প্রত্যয় (M, H, SH, UH, EH, AH) চুম্বকের সর্বোচ্চ অপারেটিং তাপমাত্রা এবং অন্তর্নিহিত জবরদস্তি রেটিং নির্দেশ করে।
- কোন প্রত্যয় নেই (যেমন, N35, N42) মানে আনুমানিক 80°সে (176°F) পর্যন্ত আদর্শ তাপমাত্রা প্রতিরোধের।
প্রতিটি চুম্বক গ্রেডের পিছনে তিনটি মূল চৌম্বকীয় বৈশিষ্ট্য
প্রতিটি চুম্বক গ্রেডকে তিনটি পরিমাপযোগ্য বৈশিষ্ট্য দ্বারা সংজ্ঞায়িত করা হয় যা একসাথে বাস্তব-বিশ্বের কর্মক্ষমতা নির্ধারণ করে: অবশিষ্ট ফ্লাক্স ঘনত্ব (Br), জবরদস্তি শক্তি (Hc), এবং সর্বোচ্চ শক্তি পণ্য (BHmax)।
1. অবশিষ্ট ফ্লাক্স ঘনত্ব (Br)
Br চৌম্বকীয় ক্ষেত্রের শক্তি পরিমাপ করে যা একটি চুম্বক চৌম্বক ক্ষেত্র অপসারণের পরে তৈরি করে। এটি টেসলা (টি) বা গাউস (জি) দ্বারা প্রকাশ করা হয়, যেখানে 1 টেসলা = 10,000 গাউস। একটি গ্রেড N52 নিওডিয়ামিয়াম চুম্বকের একটি Br প্রায় ১.৪৪–১.৫২ T, যখন একটি N35 চুম্বক প্রায় 1.17-1.22 T পরিমাপ করে। উচ্চতর Br মানে একটি প্রদত্ত চুম্বক আকারের জন্য একটি শক্তিশালী টান বল।
2. জবরদস্তিমূলক বাহিনী (Hc)
Hc হল চুম্বকীয়করণের বিরুদ্ধে একটি চুম্বকের প্রতিরোধ — একটি বিপরীত চৌম্বকীয় শক্তি বা উচ্চ তাপমাত্রা ব্যবহার করে চুম্বকের ক্ষেত্রটি সরিয়ে ফেলা কতটা কঠিন। এটি Oersteds (Oe) বা kA/m এ পরিমাপ করা হয়। উচ্চ-গ্রেড তাপমাত্রা উপাধি (H, SH, UH, EH) সামান্য হ্রাস করা Br-এর খরচে উচ্চতর জবরদস্তি অর্জন করে। মোটর এবং জেনারেটরের জন্য যেখানে চুম্বক শক্তিশালী বিপরীত ক্ষেত্রগুলির মুখোমুখি হয়, জবরদস্তি প্রায়শই কাঁচা টান শক্তির চেয়ে বেশি গুরুত্বপূর্ণ।
3. সর্বোচ্চ শক্তি পণ্য (BHmax)
BHmax হল যে কোন একক সবচেয়ে গুরুত্বপূর্ণ সংখ্যা চুম্বক গ্রেড . MGOe (Mega-Gauss-Oersteds) বা kJ/m³ তে প্রকাশিত, এটি উপাদানে সঞ্চিত চৌম্বকীয় শক্তির ঘনত্বকে প্রতিনিধিত্ব করে। একটি উচ্চতর BHmax মানে আপনি একই ধারণ বা উত্তোলন শক্তি অর্জনের জন্য একটি শারীরিকভাবে ছোট চুম্বক ব্যবহার করতে পারেন, যা স্থান এবং ওজন সীমাবদ্ধ - যেমন বৈদ্যুতিক গাড়ির মোটর, মহাকাশের উপাদান এবং ক্ষুদ্রাকৃতির ইলেকট্রনিক্সের মতো অ্যাপ্লিকেশনগুলিতে অত্যন্ত গুরুত্বপূর্ণ।

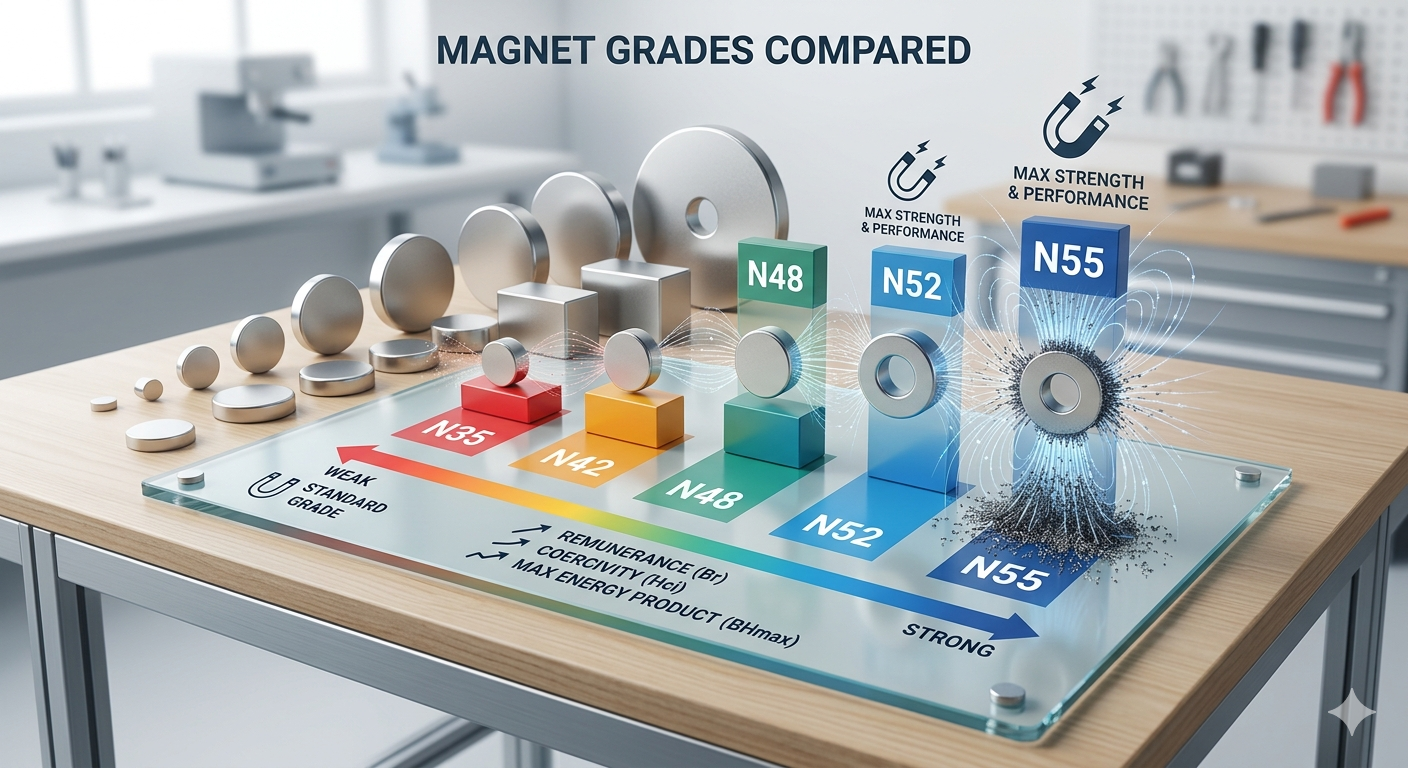

নিওডিয়ামিয়াম ম্যাগনেট গ্রেড ব্যাখ্যা করা হয়েছে: N35 থেকে N52 এবং এর বাইরে
নিওডিয়ামিয়াম চুম্বক হল বাণিজ্যিকভাবে উপলব্ধ সবচেয়ে শক্তিশালী স্থায়ী চুম্বক, এবং তাদের গ্রেড সিস্টেম - N35 থেকে N52 পর্যন্ত - আজ প্রকৌশল এবং উত্পাদন ক্ষেত্রে সবচেয়ে ব্যাপকভাবে উল্লেখ করা চুম্বক গ্রেড শ্রেণীবিভাগ।
"N" উপসর্গটি নিওডিয়ামিয়াম আয়রন বোরন (NdFeB) এর জন্য দাঁড়িয়েছে। নিম্নলিখিত সংখ্যাটি MGOe-তে BHmax মান নির্দেশ করে। ঐচ্ছিক অক্ষর প্রত্যয় সর্বোচ্চ অপারেটিং তাপমাত্রা এবং জবরদস্তি শ্রেণীকে নির্দেশ করে:
- কোন প্রত্যয় নেই (standard): সর্বোচ্চ অপারেটিং তাপমাত্রা ~80°সে
- এম (মাঝারি): সর্বোচ্চ অপারেটিং তাপমাত্রা ~100°C
- H (উচ্চ): সর্বোচ্চ অপারেটিং তাপমাত্রা ~120°C
- SH (সুপার হাই): সর্বোচ্চ অপারেটিং তাপমাত্রা ~150°C
- UH (আল্ট্রা হাই): সর্বোচ্চ অপারেটিং তাপমাত্রা ~180°সে
- EH (এক্সট্রিম হাই): সর্বোচ্চ অপারেটিং তাপমাত্রা ~200°C
- AH (অ্যারোস্পেস হাই): সর্বোচ্চ অপারেটিং তাপমাত্রা ~230°C
| গ্রেড | BHmax (MGOe) | Br (T) | সর্বোচ্চ টেম্প (স্ট্যান্ডার্ড) | সাধারণ আবেদন |
| N35 | 33-36 | 1.17–1.22 | 80°সে | নৈপুণ্য প্রকল্প, সাধারণ ব্যবহার |
| N42 | 40-43 | 1.29-1.35 | 80°সে | সেন্সর, ফিক্সচার হোল্ডিং |
| N45 | 43-46 | 1.32-1.38 | 80°সে | স্পিকার, actuators |
| N48 | 46-49 | 1.37-1.43 | 80°সে | মোটর, চিকিৎসা ডিভাইস |
| N52 | 50-53 | 1.44–1.52 | 80°সে | উচ্চ কর্মক্ষমতা মোটর, MRI |
| N42SH | 40-43 | 1.29-1.35 | 150°C | স্বয়ংচালিত, শিল্প মোটর |
| N38UH | 36-39 | 1.22-1.28 | 180°C | ইভি মোটর, টারবাইন |
সারণী: নিওডিয়ামিয়াম চুম্বক গ্রেড BHmax, অবশিষ্ট ফ্লাক্স ঘনত্ব, তাপমাত্রা রেটিং, এবং সাধারণ প্রয়োগ দ্বারা তুলনা।
একটি জটিল ট্রেড-অফ: গ্রেড সংখ্যা বৃদ্ধির সাথে সাথে (শক্তিশালী BHmax), চুম্বক আরও ভঙ্গুর এবং ক্ষয়ের জন্য আরও সংবেদনশীল হয়ে ওঠে। N52 চুম্বকগুলি যান্ত্রিকভাবে ভঙ্গুর এবং বেশিরভাগ অ্যাপ্লিকেশনগুলিতে প্রতিরক্ষামূলক আবরণ (নিকেল, ইপোক্সি বা সোনার প্রলেপ) প্রয়োজন। N35 চুম্বক তুলনামূলকভাবে আরও টেকসই এবং নিরাপদে পরিচালনা করা সহজ।
সামারিয়াম কোবাল্ট ম্যাগনেট গ্রেড: উচ্চ-তাপমাত্রার বিকল্প
সামারিয়াম কোবাল্ট (SmCo) চুম্বক চুম্বক গ্রেড অফার করে যা 350°C পর্যন্ত তাপমাত্রা সহ্য করে — এগুলি মহাকাশ, প্রতিরক্ষা, এবং উচ্চ-তাপ শিল্প অ্যাপ্লিকেশনের জন্য পছন্দের পছন্দ যেখানে নিওডিয়ামিয়াম গ্রেডগুলি বিপর্যয়মূলকভাবে ব্যর্থ হবে।
SmCo চুম্বক দুটি প্রধান সিরিজে আসে, প্রতিটিতে স্বতন্ত্র গ্রেড বৈশিষ্ট্য রয়েছে:
SmCo সিরিজ 1:5 (SmCo5)
এই গ্রেডগুলির (SmCo14 থেকে SmCo20) এর BHmax মান রয়েছে 14 থেকে 20 MGOe পর্যন্ত। নিওডিয়ামিয়ামের তুলনায় পরম শক্তির পণ্যে কম হলেও, SmCo5 গ্রেডগুলি অত্যন্ত উচ্চ জবরদস্তি প্রদর্শন করে — সাধারণত 700-900 kA/m — তাদের কার্যত ডিম্যাগনেটাইজেশন থেকে প্রতিরোধী করে তোলে। তারা 250°C পর্যন্ত নির্ভরযোগ্যভাবে কাজ করে এবং নির্ভুল যন্ত্র, মাইক্রোওয়েভ ডিভাইস এবং ট্র্যাভেলিং ওয়েভ টিউবে ব্যবহৃত হয়।
SmCo সিরিজ 2:17 (Sm₂Co₁₇)
এই গ্রেডগুলি (SmCo22 থেকে SmCo32) 22-32 MGOe-এর BHmax মানগুলি অর্জন করে — নিম্ন-স্তরের নিওডিয়ামিয়াম গ্রেডের কাছে পৌঁছে যখন 350 ডিগ্রি সেলসিয়াস পর্যন্ত সম্পূর্ণ তাপমাত্রা প্রতিরোধ করে। Sm₂Co₁₇ গ্রেডের অভ্যন্তরীণ জবরদস্তি 1,600 kA/m বা তার বেশি, যেকোনো বাণিজ্যিক স্থায়ী চুম্বক উপাদানের মধ্যে সর্বোচ্চ। অ্যাপ্লিকেশানগুলির মধ্যে রয়েছে জেট ইঞ্জিন সেন্সর, স্যাটেলাইট উপাদান এবং ডাউনহোল অয়েল ড্রিলিং টুল।
| গ্রেড | BHmax (MGOe) | সর্বোচ্চ তাপমাত্রা (°সে) | জবরদস্তি (kA/m) | সিরিজ |
| SmCo16 | 15-17 | 250 | 700-800 | 1:5 |
| SmCo20 | 19-21 | 250 | 800-900 | 1:5 |
| SmCo26 | 25-27 | 350 | 1,200-1,400 | 2:17 |
| SmCo30 | 29-32 | 350 | 1,400-1,600 | 2:17 |
সারণী: শক্তি পণ্য, সর্বোচ্চ তাপমাত্রা এবং জোরপূর্বক সামেরিয়াম কোবাল্ট চুম্বক গ্রেড।
অ্যালনিকো ম্যাগনেট গ্রেড: উচ্চ-তাপমাত্রার স্থিতিশীলতার জন্য ক্লাসিক পারফর্মার
অ্যালনিকো চুম্বক গ্রেড (1 থেকে 9) যেকোনো বাণিজ্যিক স্থায়ী চুম্বকের সর্বোচ্চ অপারেটিং তাপমাত্রার প্রস্তাব দেয় — 540°C পর্যন্ত — কিন্তু বিরল-আর্থ গ্রেডের তুলনায় উল্লেখযোগ্যভাবে কম জবরদস্তি সহ, এগুলিকে শুধুমাত্র কম ঝুঁকিপূর্ণ অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে।
আলনিকো হল অ্যালুমিনিয়াম (Al), নিকেল (Ni), এবং কোবাল্ট (Co) এর একটি সংকর ধাতু — তাই নাম। গ্রেড নম্বর খাদ রচনা এবং উত্পাদন পদ্ধতি (কাস্ট বনাম sintered) প্রতিফলিত করে। কাস্ট অ্যালনিকো গ্রেড (আলনিকো 1-9) হল আইসোট্রপিক বা অ্যানিসোট্রপিক, যার BHmax মান 1.4 MGOe (Alnico 1) থেকে 10.5 MGOe (Alnico 9) পর্যন্ত। Sintered alnico গ্রেড সামান্য কম চৌম্বক কর্মক্ষমতা কিন্তু বৃহত্তর মাত্রিক সামঞ্জস্য প্রদান করে.
অ্যালনিকো গ্রেডের জন্য মূল অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে বৈদ্যুতিক গিটার পিকআপ, অ্যানালগ সেন্সর, রিলে, লাউডস্পিকার এবং ম্যাগনেট্রন টিউব। কম জবরদস্তি সত্ত্বেও (সাধারণত 50-160 kA/m), অ্যালনিকো চুম্বকগুলি অত্যন্ত তাপমাত্রায় স্থিতিশীল, অ-বিপরীত পরিবেশে নির্ভরযোগ্যভাবে তাদের চুম্বকীয়করণ বজায় রাখে যেখানে নিওডিয়ামিয়াম এবং SmCo গ্রেডগুলি ক্ষয় বা জারিত হবে।
ফেরাইট (সিরামিক) চুম্বক গ্রেড: ব্যয়-কার্যকর ওয়ার্কহরস
ফেরাইট চুম্বক গ্রেডগুলি — উত্তর আমেরিকার মানগুলিতে C1 থেকে C8 বা চীনা/ISO সিস্টেমে Y10 থেকে Y40 হিসাবে শ্রেণীবদ্ধ — যেকোনো স্থায়ী চুম্বক উপাদানের প্রতি কিলোগ্রামে সর্বনিম্ন খরচে মাঝারি চৌম্বক কর্মক্ষমতা প্রদান করে, যা তাদের বিশ্বের সবচেয়ে ব্যাপকভাবে তৈরি করা চুম্বক প্রকারে পরিণত করে৷
ফেরাইট (সিরামিক) চুম্বকগুলি স্ট্রন্টিয়াম বা বেরিয়াম কার্বনেটের সাথে মিলিত আয়রন অক্সাইড থেকে তৈরি করা হয়। এগুলি শক্ত, ভঙ্গুর, জারা-প্রতিরোধী এবং সস্তা — একটি 10 পাউন্ড ব্যাগ ফেরাইট চুম্বক উপাদানের জন্য সমতুল্য নিওডিয়ামিয়াম উপাদানের একটি ভগ্নাংশ খরচ হয়। ফেরাইট গ্রেডের জন্য BHmax মান 1.0 MGOe (C1) থেকে 4.0 MGOe (C8), যা শীর্ষ-স্তরের নিওডিয়ামিয়াম গ্রেডের তুলনায় প্রায় 10-12 গুণ কম।
| গ্রেড (US) | গ্রেড (ISO/China) | BHmax (MGOe) | Br (T) | সেরা ব্যবহারের ক্ষেত্রে |
| C1 | Y10 | 1.0-1.2 | 0.20-0.23 | ক্রাফট ম্যাগনেট, খেলনা চুম্বক |
| C5 | Y25 | 2.7-3.2 | ০.৩৫–০.৩৯ | ডিসি মোটর, লাউডস্পিকার |
| C8 | Y35 | 3.5-4.0 | ০.৪১–০.৪৪ | চুম্বক ধরে রাখা, এমআরআই শিল্ডিং |
সারণী: ফেরাইট (সিরামিক) ম্যাগনেট গ্রেড মার্কিন যুক্তরাষ্ট্রে এবং আইএসও/চীন স্ট্যান্ডার্ডে মূল চৌম্বকীয় বৈশিষ্ট্য সহ।
ফেরাইট চুম্বকগুলি আবরণ ছাড়াই ক্ষয়-প্রতিরোধী, 250°C পর্যন্ত তাপমাত্রা সহ্য করে এবং অ্যাপ্লিকেশনগুলির জন্য পছন্দের পছন্দ যেখানে বড় আয়তন, কম খরচ এবং মাঝারি শক্তি অগ্রাধিকার - যেমন রেফ্রিজারেটরের দরজার সিল, গৃহস্থালীর যন্ত্রপাতিগুলিতে ছোট DC মোটর, এবং চৌম্বকীয় বিচ্ছেদ ব্যবস্থা৷
প্রকার অনুসারে চুম্বক গ্রেড: একটি হেড-টু-হেড পারফরম্যান্স তুলনা
বিভিন্ন উপাদানের ধরন জুড়ে চুম্বক গ্রেডের তুলনা করার সময়, নিওডিয়ামিয়াম কাঁচা চৌম্বক শক্তিতে নেতৃত্ব দেয়, সামেরিয়াম কোবাল্ট তাপমাত্রা প্রতিরোধে নেতৃত্ব দেয়, অ্যালনিকো তাপ স্থিতিশীলতায় নেতৃত্ব দেয় এবং খরচ-দক্ষতায় ফেরাইট নেতৃত্ব দেয় — প্রতিটি গ্রেড পরিবারের একটি ডোমেন রয়েছে যেখানে এটি অপরাজেয়।
| সম্পত্তি | নিওডিয়ামিয়াম (NdFeB) | সামারিয়াম কোবাল্ট | Alnico | ফেরাইট |
| BHmax রেঞ্জ (MGOe) | 33-53 | 14-32 | 1.4-10.5 | 1.0-4.0 |
| সর্বোচ্চ অপারেটিং টেম্প | 80°সে–230°C | 250°C–350°C | 540 ডিগ্রি সেলসিয়াস পর্যন্ত | 250 ডিগ্রি সেলসিয়াস পর্যন্ত |
| জবরদস্তি | উচ্চ-খুব উচ্চ | খুব উচ্চ - চরম | খুব কম | মাঝারি |
| জারা প্রতিরোধের | দরিদ্র (লেপ প্রয়োজন) | চমৎকার | ভাল | চমৎকার |
| আপেক্ষিক খরচ | মাঝারি–High | খুব উচ্চ | মাঝারি | খুব কম |
| ভঙ্গুরতা | উচ্চ (ভঙ্গুর) | উচ্চ (ভঙ্গুর) | কম (কঠিন) | মাঝারি (brittle) |
সারণী: মূল কর্মক্ষমতা এবং শারীরিক বৈশিষ্ট্য দ্বারা চুম্বক গ্রেডের ক্রস-ম্যাটেরিয়াল তুলনা।
কিভাবে আপনার আবেদনের জন্য সঠিক চুম্বক গ্রেড চয়ন করুন
সঠিক চুম্বক গ্রেড নির্বাচন করার জন্য চারটি প্রশ্নের উত্তর দিতে হবে: কোন শক্তি প্রয়োজন? চুম্বক কোন তাপমাত্রায় পৌঁছাবে? এটি কি চৌম্বকীয় ক্ষেত্রের বিরোধিতার মুখোমুখি হবে? এবং আকার এবং বাজেট সীমাবদ্ধতা কি?
ধাপ 1: প্রয়োজনীয় হোল্ডিং বা লিফটিং ফোর্স সংজ্ঞায়িত করুন
পাউন্ড বা নিউটনে বল প্রয়োজন দিয়ে শুরু করুন। উচ্চ-গ্রেডের নিওডিয়ামিয়াম চুম্বক মাত্র 3 ইঞ্চি ব্যাসের একটি ডিস্ক থেকে 600 পাউন্ডের বেশি টান শক্তি সরবরাহ করতে পারে। একটি গ্রেড N52 2"×1"×½" ব্লক চুম্বক, উদাহরণস্বরূপ, একটি ইস্পাত পৃষ্ঠের বিরুদ্ধে আনুমানিক 110 পাউন্ড (490 N) পুল বল সরবরাহ করে — ফিক্সচার, ক্ল্যাম্পিং বা উত্তোলন অ্যাপ্লিকেশনগুলির জন্য একটি গ্রেড নির্বাচন করার সময় দরকারী ডেটা।
ধাপ 2: অপারেটিং তাপমাত্রা মূল্যায়ন
এটি সবচেয়ে সাধারণভাবে উপেক্ষিত ফ্যাক্টর চুম্বক গ্রেড নির্বাচন একটি আদর্শ N42 চুম্বক স্থায়ীভাবে 80°C এর উপরে চুম্বককরণ হারাতে শুরু করে। যদি আপনার অ্যাপ্লিকেশনে মোটর তাপ, ইঞ্জিনের বগি, বা শিল্প ওভেন জড়িত থাকে, তাহলে আপনাকে অবশ্যই একটি N42H, N42SH, বা N42UH গ্রেডে যেতে হবে — অথবা সর্বোচ্চ তাপীয় পরিবেশের জন্য সম্পূর্ণরূপে সামারিয়াম কোবাল্ট বা অ্যালনিকো গ্রেডে যেতে হবে।
ধাপ 3: ডিম্যাগনেটাইজেশন ঝুঁকি মূল্যায়ন করুন
অ্যাপ্লিকেশন যেখানে চুম্বক বিপরীত ক্ষেত্র দ্বারা বেষ্টিত হয় - যেমন মোটর, জেনারেটর, বা এমআরআই শিল্ডিং - উচ্চ জবরদস্তি সহ গ্রেড প্রয়োজন। এই পরিস্থিতিতে, একটি স্ট্যান্ডার্ড গ্রেডের উপর একটি SH বা UH প্রত্যয় সহ একটি গ্রেড বেছে নেওয়ার অর্থ হল 10 বছরের স্থিতিশীল কর্মক্ষমতা এবং মাসের মধ্যে সম্পূর্ণ ডিম্যাগনেটাইজেশনের মধ্যে পার্থক্য।
ধাপ 4: শারীরিক এবং পরিবেশগত সীমাবদ্ধতা বিবেচনা করুন
যদি চুম্বকটি আর্দ্রতা, নোনা জল বা রাসায়নিকের সংস্পর্শে আসে তবে জারা প্রতিরোধের অগ্রাধিকার হয়। ফেরাইট এবং SmCo গ্রেড প্রাকৃতিকভাবে ক্ষয় প্রতিরোধ করে। Neodymium গ্রেড প্রতিরক্ষামূলক আবরণ প্রয়োজন; নিকেল-কপার-নিকেল ট্রিপল-লেয়ার প্রলেপ মানসম্মত, তবে সামুদ্রিক বা উচ্চ-আর্দ্রতা পরিবেশের জন্য ইপোক্সি বা প্যারিলিন আবরণ প্রয়োজন। এছাড়াও যান্ত্রিক শক বিবেচনা করুন — অ্যালনিকো এবং ফেরাইট গ্রেডগুলি প্রভাবের অধীনে ভঙ্গুর নিওডিয়ামিয়াম বা SmCo গ্রেডগুলির তুলনায় চিপ বা ভেঙে যাওয়ার সম্ভাবনা কম।
রিয়েল-ওয়ার্ল্ড অ্যাপ্লিকেশন: কোন ম্যাগনেট গ্রেড কোথায় ব্যবহার করা হয়?
বিভিন্ন শিল্প ধারাবাহিকভাবে তাদের কর্মক্ষমতা প্রয়োজনীয়তা, পরিবেশগত অবস্থা এবং খরচ সংবেদনশীলতার অনন্য সমন্বয়ের উপর ভিত্তি করে নির্দিষ্ট চুম্বক গ্রেডের পক্ষে।
- বৈদ্যুতিক যান (ইভি মোটর): N38UH থেকে N45SH নিওডিয়ামিয়াম গ্রেড মানসম্মত। এই গ্রেডগুলি ট্র্যাকশন মোটরগুলির ভিতরে 150 ডিগ্রি সেলসিয়াস অপারেটিং তাপমাত্রার সাথে উচ্চ BHmax ভারসাম্য বজায় রাখে। একটি একক ইভি ড্রাইভ ইউনিটে 2-4 কেজি গ্রেডেড নিওডিয়ামিয়াম চুম্বক থাকতে পারে।
- উইন্ড টারবাইন: বড় ডাইরেক্ট-ড্রাইভ টারবাইন মাল্টি-সেগমেন্ট রটার অ্যারেতে N35SH বা N38SH গ্রেডের নিওডিয়ামিয়াম চুম্বক ব্যবহার করে। একটি একক 3 মেগাওয়াট ডাইরেক্ট-ড্রাইভ টারবাইন 600-700 কেজি নিওডিয়ামিয়াম চুম্বক উপাদান ব্যবহার করতে পারে।
- মেডিকেল ডিভাইস (MRI): হাই-ফিল্ড এমআরআই সিস্টেমগুলি সুপারকন্ডাক্টিং ইলেক্ট্রোম্যাগনেট ব্যবহার করে, কিন্তু স্থায়ী চুম্বক এমআরআই স্ক্যানারগুলি 0.2-0.7 টেসলার ক্ষেত্র তৈরি করে N50 বা N52 গ্রেডের নিওডিয়ামিয়াম অ্যারে ব্যবহার করে।
- ভোক্তা ইলেকট্রনিক্স: স্মার্টফোনের স্পিকার, হেডফোন এবং ভাইব্রেশন মোটরগুলি তাদের কম্প্যাক্ট আকার এবং উচ্চ শক্তির ঘনত্বের কারণে প্রধানত N35-N42 গ্রেডের নিওডিয়ামিয়াম চুম্বক ব্যবহার করে।
- মহাকাশ ও প্রতিরক্ষা: SmCo26 এবং SmCo30 গ্রেডগুলি জাইরোস্কোপ, রাডার সিস্টেম এবং স্যাটেলাইট অ্যাটিটিউড কন্ট্রোলে প্রাধান্য পায়, যেখানে তাপমাত্রা -180°C থেকে 300°C পর্যন্ত স্বাভাবিক হয়।
- গিটার পিকআপ: Alnico 2 (উষ্ণ, সংকুচিত টোন), Alnico 5 (উজ্জ্বল, পরিষ্কার টোন), এবং Alnico 8 (উচ্চ-আউটপুট আধুনিক টোন) গ্রেড হল বৈদ্যুতিক গিটার পিকআপ সাউন্ডের সংজ্ঞায়িত ফ্যাক্টর — সঙ্গীতশিল্পী এবং লুথিয়ারদের মধ্যে অ্যালনিকো গ্রেডের পার্থক্যের একটি ভালভাবে বোঝা যায়।
- রেফ্রিজারেটর সিল এবং ডিসি মোটর: ফেরাইট C5 এবং C8 গ্রেডগুলি তাদের জারা প্রতিরোধ ক্ষমতা, মাত্রিক স্থিতিশীলতা এবং অত্যন্ত কম প্রতি-ইউনিট খরচের কারণে আধিপত্য বিস্তার করে — এর মধ্যে কয়েক মিলিয়ন প্রতিদিন বিশ্বব্যাপী তৈরি হয়।
Magnet Grades সম্পর্কে প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন: একটি উচ্চ চুম্বক গ্রেড নম্বর সবসময় ভাল?
অগত্যা নয়। নিওডিয়ামিয়াম গ্রেডে একটি উচ্চ সংখ্যা (যেমন, N52 বনাম N35) মানে বৃহত্তর চৌম্বকীয় শক্তি পণ্য এবং শক্তিশালী টান বল — তবে এর অর্থ আরও বেশি ভঙ্গুরতা, সামান্য হ্রাস তাপমাত্রার স্থিতিশীলতা এবং উচ্চ খরচ। যে অ্যাপ্লিকেশনগুলির জন্য সর্বাধিক ক্ষেত্রের শক্তির প্রয়োজন হয় না, N42-এর মতো একটি মধ্য-গ্রেড প্রায়শই কর্মক্ষমতা, স্থায়িত্ব এবং মূল্যের সর্বোত্তম ভারসাম্য প্রদান করে। সর্বদা সর্বোচ্চ উপলব্ধের সাথে ডিফল্ট না করে অ্যাপ্লিকেশনের প্রকৃত প্রয়োজনীয়তার সাথে গ্রেডের সাথে মিল রাখুন।
প্রশ্ন: চুম্বক সময়ের সাথে তাদের গ্রেড হারাতে পারে?
হ্যাঁ। সমস্ত স্থায়ী চুম্বক সময়ের সাথে কিছু ডিম্যাগনেটাইজেশন অনুভব করে, কিন্তু হার গ্রেড এবং অবস্থার উপর নির্ভর করে। বিরোধী ক্ষেত্র এবং তাপ থেকে দূরে কক্ষ তাপমাত্রায় সংরক্ষিত উচ্চ-গ্রেড নিওডিয়ামিয়াম চুম্বক 100 বছরে তাদের চুম্বকীয়করণের 1% এরও কম হারাবে। যাইহোক, যে কোনো চুম্বককে তার রেট করা সর্বোচ্চ তাপমাত্রার উপরে উন্মুক্ত করা — এমনকি সংক্ষিপ্তভাবে — তাৎক্ষণিক, অপরিবর্তনীয় আংশিক ডিম্যাগনেটাইজেশন ঘটাতে পারে যা কোনো পুনঃচুম্বক প্রক্রিয়া সম্পূর্ণরূপে মেরামত করতে পারে না।
প্রশ্ন: N42 এবং N42H চুম্বক গ্রেডের মধ্যে পার্থক্য কী?
উভয় গ্রেডেরই একই BHmax মান (~40–43 MGOe) এবং অবশিষ্ট ফ্লাক্স ঘনত্ব (Br ~1.29–1.35 T)। মূল পার্থক্য হল সর্বোচ্চ অপারেটিং তাপমাত্রা: N42 কে 80°C রেটিং দেওয়া হয়েছে, যখন N42H কে 120°C রেটিং দেওয়া হয়েছে। "H" প্রত্যয়টি পরিবর্তিত খাদ রচনা বা প্রক্রিয়াকরণের মাধ্যমে অর্জিত উচ্চতর অভ্যন্তরীণ জবরদস্তি নির্দেশ করে — স্ট্যান্ডার্ড N42-এর তুলনায় প্রায় 10-20% প্রিমিয়ামে।
প্রশ্ন: চুম্বক গ্রেড কি বিশ্বব্যাপী প্রমিত?
বিরল-পৃথিবী চুম্বক গ্রেড উপাধিতে বিস্তৃত আন্তর্জাতিক প্রান্তিককরণ রয়েছে, তবে সম্পূর্ণ প্রমিতকরণ নয়। NdFeB-এর জন্য IEC 60404-8-1 স্ট্যান্ডার্ড এবং চাইনিজ GB/T মানগুলি ব্যাপকভাবে অনুসরণ করা হয়, কিন্তু কিছু নির্মাতা মালিকানা গ্রেড উপাধি ব্যবহার করে যা সরাসরি ম্যাপ করে না। সঠিক কর্মক্ষমতা যাচাই করার জন্য শুধুমাত্র গ্রেড নম্বরের উপর নির্ভর না করে ক্রিটিক্যাল ইঞ্জিনিয়ারিং অ্যাপ্লিকেশনের জন্য সরবরাহকারীর কাছ থেকে সর্বদা সম্পূর্ণ ডিম্যাগনেটাইজেশন কার্ভ (B-H কার্ভ) অনুরোধ করুন।
প্রশ্ন: বহিরঙ্গন বা সামুদ্রিক অ্যাপ্লিকেশনের জন্য আমার কোন চুম্বক গ্রেড ব্যবহার করা উচিত?
বহিরঙ্গন বা সামুদ্রিক পরিবেশের জন্য, সর্বোত্তম বিকল্পগুলি হল মাঝারি-শক্তির প্রয়োজনের জন্য ফেরাইট (C5–C8) বা উচ্চ-শক্তির প্রয়োজনীয়তার জন্য samarium কোবাল্ট (SmCo26–SmCo30)৷ উভয়ই অতিরিক্ত আবরণ ছাড়াই সহজাতভাবে জারা-প্রতিরোধী। যদি শক্তির জন্য নিওডিয়ামিয়াম গ্রেডের প্রয়োজন হয়, তবে স্ট্যান্ডার্ড নিকেল প্লেটিংয়ের পরিবর্তে ইপোক্সি বা প্যারিলিন-সি আবরণ নির্দিষ্ট করুন, যা সময়ের সাথে সাথে লবণ জলের পরিবেশে বিচ্ছিন্ন হতে পারে। প্রতিরোধমূলক পরিমাপ হিসাবে নিয়মিতভাবে সামুদ্রিক পরিষেবাতে নিওডিয়ামিয়াম চুম্বকগুলি পরিদর্শন এবং প্রতিস্থাপন করুন।
প্রশ্ন: আমি কি আমার কাছে থাকা চুম্বকের গ্রেডটিকে পুনরায় চুম্বকীয়করণ করে আপগ্রেড করতে পারি?
পুনঃচুম্বককরণ একটি আংশিকভাবে চুম্বকীয় চুম্বককে তার মূল গ্রেড স্পেসিফিকেশনে পুনরুদ্ধার করতে পারে, কিন্তু এটি একটি চুম্বককে তার উপাদানের অন্তর্নিহিত BHmax সিলিং এর বাইরে আপগ্রেড করতে পারে না। ম্যাগনেটিক গ্রেড নির্ণয় করা হয় অ্যালয় কম্পোজিশন এবং ম্যানুফ্যাকচারিং এর সময় স্থাপিত মাইক্রোস্ট্রাকচার দ্বারা - প্রয়োগকৃত চৌম্বক ক্ষেত্রের শক্তি দ্বারা নয়। একটি উচ্চ গ্রেড অর্জন করতে, আপনাকে একটি উচ্চ-গ্রেড উপাদান থেকে তৈরি একটি দিয়ে চুম্বক প্রতিস্থাপন করতে হবে।
প্রশ্ন: চুম্বক গ্রেড কীভাবে মূল্যকে প্রভাবিত করে?
নিওডিয়ামিয়াম পরিবারের মধ্যে, প্রতিটি গ্রেড ঊর্ধ্বমুখী (যেমন, N35 → N42 → N48 → N52) সাধারণত একই জ্যামিতির জন্য প্রতি-ইউনিট মূল্যে 5-15% যোগ করে। তাপমাত্রা-মূল্যায়িত প্রত্যয়গুলি আরও খরচ যোগ করে: একটি N42UH-এর জন্য অভিন্ন মাত্রার একটি আদর্শ N42 থেকে 25-40% বেশি খরচ হতে পারে। সামারিয়াম কোবাল্ট গ্রেডগুলি ওজন অনুসারে সমতুল্য নিওডিয়ামিয়াম গ্রেডের তুলনায় 3-5× বেশি ব্যয়বহুল, প্রাথমিকভাবে কোবাল্টের খরচ এবং আরও জটিল সিন্টারিং প্রক্রিয়ার কারণে।
উপসংহার: আপনার প্রয়োজনের সাথে সঠিক চুম্বক গ্রেডের সাথে মেলে
চুম্বক গ্রেড বোঝা শুধুমাত্র একটি প্রযুক্তিগত অনুশীলন নয় - এটি স্থায়ী চুম্বকের উপর নির্ভর করে এমন যেকোনো অ্যাপ্লিকেশনে নির্ভরযোগ্য, নিরাপদ এবং সাশ্রয়ী ডিজাইনের ভিত্তি।
মূল টেকঅ্যাওয়ে: কোনো একক নয় চুম্বক গ্রেড সর্বজনীনভাবে উচ্চতর। N52 neodymium অতুলনীয় কাঁচা চৌম্বক শক্তি সরবরাহ করে কিন্তু 80°C এর উপরে ব্যর্থ হয় এবং সুরক্ষা ছাড়াই দ্রুত ক্ষয় হয়ে যায়। SmCo30 অসাধারণ জবরদস্তি সহ 350°C পরিবেশে বেঁচে থাকে কিন্তু খরচ পাঁচগুণ বেশি। Alnico 5 অডিও অ্যাপ্লিকেশনের জন্য অনন্য টোনাল বৈশিষ্ট্য সহ উচ্চ-তাপমাত্রার স্থিতিশীলতায় উৎকর্ষ কিন্তু বিপরীত ক্ষেত্রের অধীনে সহজেই চুম্বকীয়করণ করে। Ferrite C8 হল বড়-আয়তনের, মাঝারি-শক্তির অ্যাপ্লিকেশনের জন্য অর্থনৈতিক, আবহাওয়া-প্রতিরোধী পছন্দ।
একটি গ্রেড নির্বাচন করার সময়, চৌম্বকীয় শক্তির জন্য অপ্টিমাইজ করার আগে সর্বদা অপারেটিং পরিবেশ — তাপমাত্রা, রাসায়নিক এক্সপোজার এবং বিপরীত ক্ষেত্রের শক্তি — দিয়ে শুরু করুন। একটি সঠিকভাবে গ্রেডেড চুম্বক কয়েক দশক ধরে নির্ভরযোগ্যভাবে কাজ করে; একটি কম-নির্দিষ্ট এক সপ্তাহের মধ্যে ব্যর্থ হতে পারে. ক্রিটিক্যাল ইঞ্জিনিয়ারিংয়ে ব্যবহৃত যেকোন ম্যাগনেট গ্রেডের জন্য সম্পূর্ণ B-H ডিম্যাগনেটাইজেশন কার্ভের পরামর্শ নিন এবং শুধুমাত্র নামমাত্র স্পেসিফিকেশনের উপর নির্ভর না করে সর্বদা আপনার সরবরাহকারীর কাছ থেকে প্রত্যয়িত পরীক্ষার ডেটা দিয়ে গ্রেড যাচাই করুন।
